光伏组件EL测试原理和成像原理

光伏组件EL测试，即电致发光（Electroluminescence，简称EL）测试，是一种非破坏性的检测方法，用于评估光伏组件的质量和性能。以下分别介绍其测试原理和成像原理：

一、光伏组件EL测试原理

EL测试原理主要基于光伏效应和电致发光现象。

1. 光伏效应：

• 是光伏组件能够将光能转化为电能的基础。当光伏组件受到光照时，光子与组件内部的硅材料相互作用，激发出电子-空穴对。这些电子-空穴对在电场的作用下分离，形成光生电流，从而实现光能向电能的转换。

2. 电致发光现象：

• 是EL测试的核心原理。在光伏组件内部，当电子在回到价带（即基态）的过程中，会释放出能量，表现为光的发射，即电致发光现象。

• 在EL测试中，通过在光伏组件的两端施加一定的电压（正向电压），可以激发出组件内部的电子，使其发出可见光（或主要在近红外区域发光）。这些光线的强度和分布可以反映出组件内部的结构和性能。

具体来说，EL测试过程包括以下步骤：

1. 电压激发：向光伏组件施加正向电压，注入非平衡载流子（即额外的电子和空穴）。

2. 载流子复合：非平衡载流子在组件内部复合时释放出能量，这些能量以光子的形式发射出来。

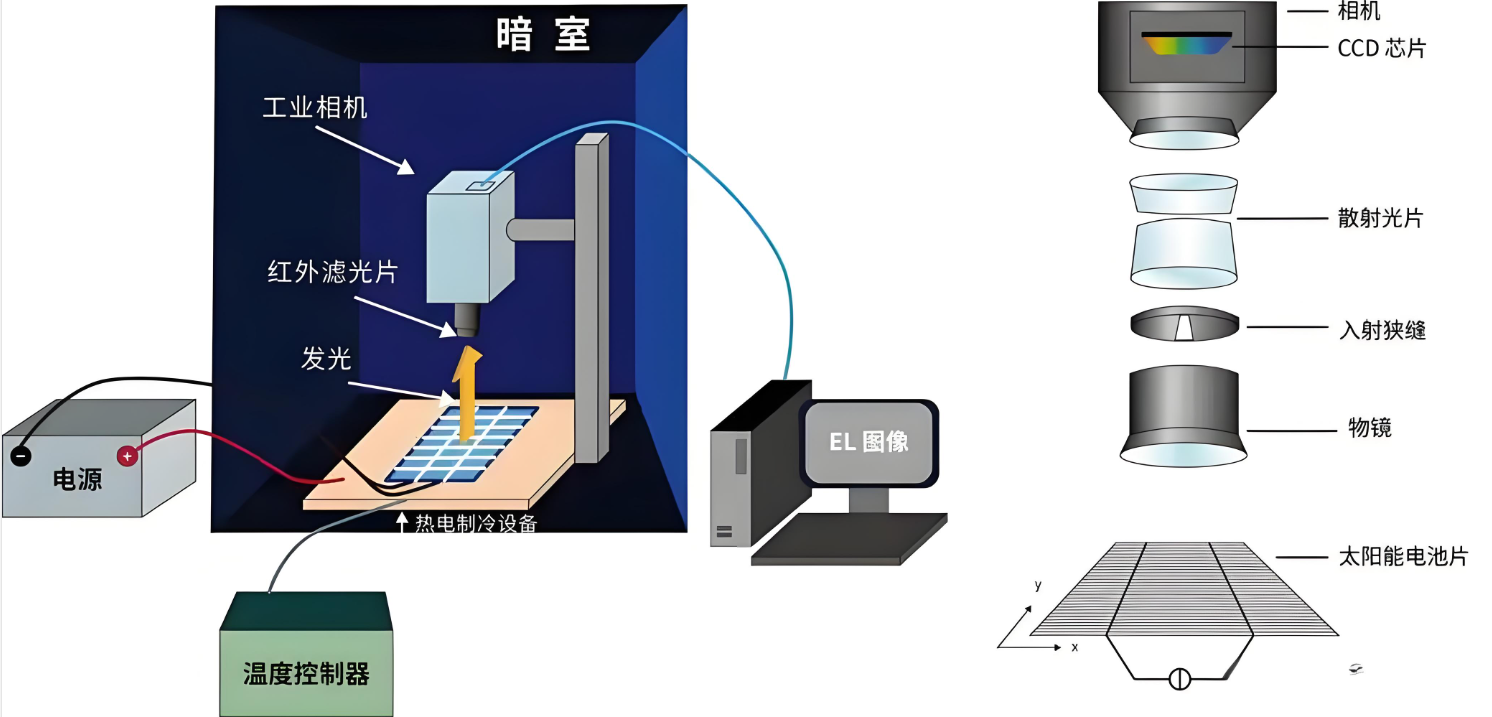

3. 光子探测：通过高灵敏度的光子探测器（如CCD相机或红外相机）捕捉这些光子，并将其转化为可视化的图像。

二、光伏组件EL成像原理

EL成像原理主要基于光子探测器捕捉到的光子信号转化为数字图像的过程。

1. 光子信号捕捉：

• 在EL测试中，当光伏组件内部的电子在电场作用下发出光子时，这些光子被高灵敏度的光子探测器捕捉。

• 光子探测器通常具备对近红外光的高敏感度，因为光伏电池组件的电致发光主要在近红外区域。

2. 信号转化与图像处理：

• 捕捉到的光子信号被转化为电信号，并进一步转化为数字图像。

• 通过计算机处理这些图像，可以直观地观察到光伏组件内部的缺陷和故障。例如，图像的均匀性可以反映组件内部硅材料的均匀性，而图像的亮度则可以反映组件的光电转换效率。

3. 缺陷识别与定位：

• 在缺陷区域，由于非平衡载流子的浓度较低，释放的光子较少，因此EL图像较暗。

• 通过分析EL图像的亮度和均匀性，可以识别出光伏组件内部的隐裂、断栅、虚焊、PID（电势诱导衰减）、碎片、二极管短路、混档等缺陷，并对其进行定位。

综上所述，光伏组件EL测试原理主要基于光伏效应和电致发光现象，通过施加电压激发组件内部的电子并捕捉其发出的光子来评估组件的质量和性能。而EL成像原理则主要基于光子探测器捕捉到的光子信号转化为数字图像的过程，通过计算机处理这些图像来直观地观察到光伏组件内部的缺陷和故障。
