钙钛矿电池的结构分析

钙钛矿电池，即钙钛矿型太阳能电池（perovskite solar cells），是利用钙钛矿型的有机金属卤化物半导体作为吸光材料的太阳能电池，属于第三代太阳能电池。以下是对其结构的详细分析：

一、基本构造

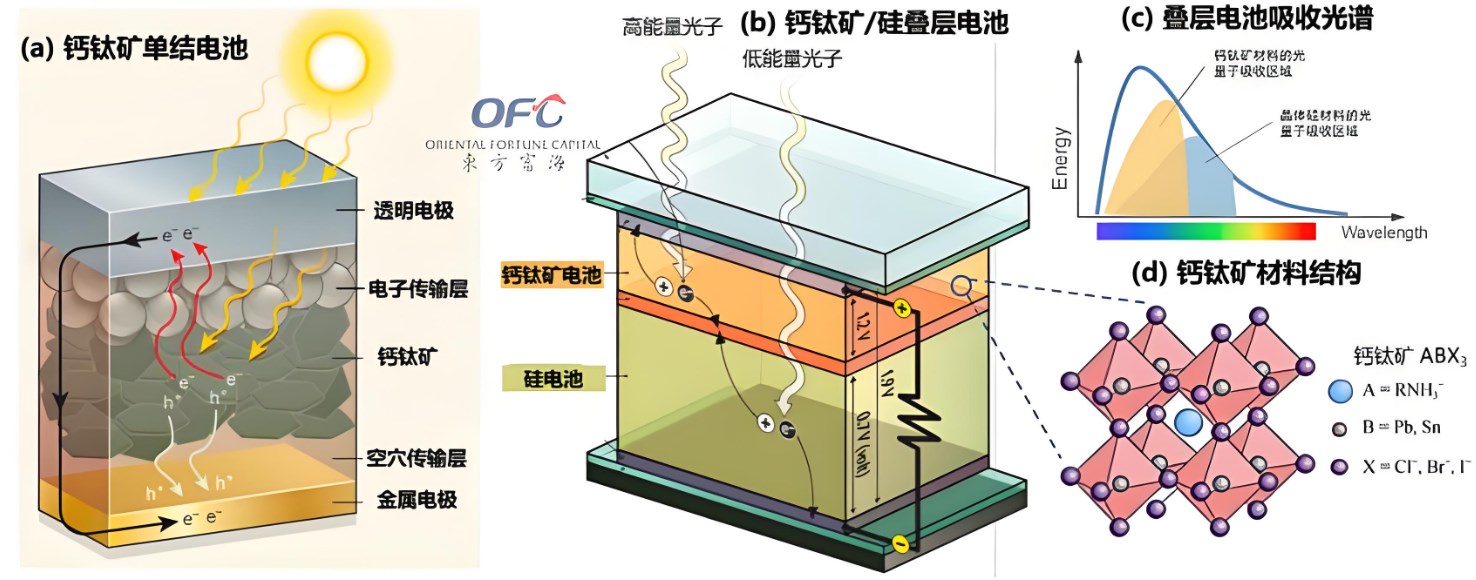

钙钛矿太阳能电池的基本构造为五层“三明治”结构，其中以钙钛矿层为中心，上下两侧为两个传输层，最外侧为两个电极层。以单结平面钙钛矿电池为例，自下往上依次为：玻璃、透明电极（FTO、ITO或FTO）、电子传输层、钙钛矿层、空穴传输层、金属电极。

二、各层功能及材料

1. 钙钛矿层

• 功能：吸收光照能量，在内部产生激子（载流子对）。

• 材料：为ABX3结构，其中A通常为有机阳离子（如甲胺离子、甲脒离子等）或无机阳离子（如铯离子），B为二价金属阳离子（如铅离子、锡离子等），X为卤素阴离子（如氯、溴、碘）。为了形成基本的稳定结构，A、B、X位离子的有效离子半径配比需要满足特定的容忍因子条件。根据A位是否有机离子可分为有机无机杂化钙钛矿和全无机钙钛矿，前者综合性能良好运用广泛、后者热稳定性好但效率较低。

2. 电子传输层

• 功能：将电子高效地向电极传输，并阻挡空穴向外侧电极移动，实现载流子的分离，防止钙钛矿层与电极直接接触内部短路。

• 材料：石墨烯、PCBM等有机材料具有良好的能级匹配，但稳定性较差；TiO2、SnO2等金属氧化物实际使用最为广泛。

3. 空穴传输层

• 功能：将空穴高效地向电极传输，同时阻挡电子向外侧电极移动，实现载流子的分离。

• 材料：有机小分子spiro-OMeTAD由于与钙钛矿层良好的能级匹配性而运用广泛。

4. 电极层

• 功能：在两侧分别提取电子和空穴，与外部电路相连。面向光照方向一侧为底电极，另一侧为顶电极或背电极。

• 材料：底电极需要具备透光性，一般采用ITO、FTO等TCO玻璃；顶电极实验室常采用导电性良好的金属Au，但价格昂贵，使用TCO则有利于制作双面发电结构；碳材料因低廉价格和良好的性能，也成为一种良好选择。

三、电池结构分类

钙钛矿电池结构可分为平面正式、平面反式和介孔结构三类。

1. 介孔结构：是钙钛矿电池发展初期最常见结构，按照接受光照方向各层顺序依次为“底电极/电子传输层/钙钛矿层/空穴传输层/顶电极”。

2. 平面正式结构：各功能层顺序与介孔结构一致，可表示为“n-i-p”，优势是可以达到很高的实验室效率。

3. 平面反式结构：两个传输层顺序对换，表示为“p-i-n”，其特点是可以在低温条件下完成整个制备流程，且材料结构稳定性更强，是当前产业化研究的重点。

综上所述，钙钛矿电池的结构设计精巧且功能明确，各层之间协同工作以实现高效的光电转换。随着技术的不断进步和材料的持续创新，钙钛矿电池有望在未来能源领域发挥更加重要的作用。
