辐射和禁带宽度的关系

辐射和禁带宽度的关系主要体现在半导体材料中。禁带宽度是半导体材料的一个重要参数，它决定了半导体材料对光的吸收、发射和探测等特性。以下是对辐射和禁带宽度关系的详细解释：

一、禁带宽度的定义

禁带宽度（Eg）是指半导体价带顶和导带底之间的能量差。在零度状态下，半导体内部形成介电子带，导带上不含有电子，正常状态下半导体可看作是绝缘体，不显示导电性。当光子能量大于禁带宽度时，光子可以被半导体材料吸收，产生电子空穴对，从而实现光电转换。

二、辐射与禁带宽度的关系

1. 光的吸收：

• 当入射光的能量（即光子能量Eph）大于或等于半导体材料的禁带宽度Eg时，光子会被半导体材料吸收，产生电子空穴对。这是因为光子能量足够大，能够激发价带中的电子跃迁到导带，从而形成电流。

• 反之，如果入射光的能量小于禁带宽度，光子则不会被半导体材料吸收，因为能量不足以激发电子跃迁。

2. 光的发射：

• 半导体材料在受到激发后（如光照或电流注入），会产生电子空穴对。当这些电子空穴对复合时，会释放出能量，通常以光子的形式发射出来。

• 发射出的光子的能量与半导体材料的禁带宽度有关。一般来说，禁带宽度越大，发射出的光子的能量也越大，即光的波长越短（频率越高）。

3. 光子型探测器的响应：

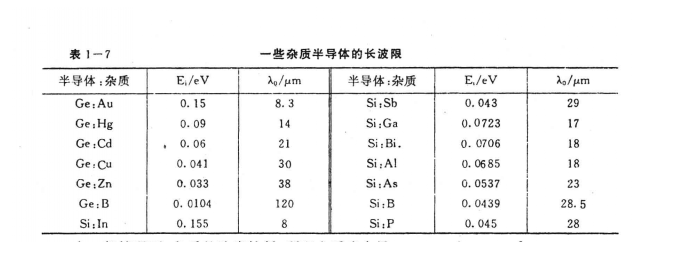

• 光子型探测器利用红外辐射的光电效应来实现对红外辐射的探测。其响应度受红外辐射的波长影响，禁带宽度越小，可探测的红外辐射波长越长。

• 这是因为禁带宽度小的半导体材料对低能量的光子更敏感，能够吸收并响应更长波长的红外辐射。

三、应用实例

以第三代宽禁带半导体氮化镓（GaN）为例，其禁带宽度大于2eV，因此具有更宽的辐射波长范围（200—1771nm），从中红外到深紫外完全覆盖了整个可见光区。这使得GaN基半导体材料在高效、大功率的可见光发光器件以及高探测率的紫外-可见光探测器等领域具有广泛的应用前景。

综上所述，辐射和禁带宽度的关系主要体现在半导体材料对光的吸收、发射和探测等特性上。禁带宽度的大小决定了半导体材料对光的响应范围和效率，是半导体材料选择和应用的重要依据。
