光伏组件隐裂检测的流程是什么
光伏组件隐裂检测的流程通常包括以下几个步骤:
1. 初步外观检查
目的:通过肉眼或借助放大镜等工具,初步观察光伏组件表面是否有明显的破损、划痕、裂纹等迹象。
方法:仔细检查组件的玻璃面、边框、接线盒等部位,特别关注是否有颜色差异、玻璃破碎、边缘磨损等情况。
2. 红外热成像检测
目的:利用红外热像仪对光伏组件进行扫描,观察其温度分布情况,以发现可能存在的隐裂。
方法:将红外热像仪对准光伏组件,记录其在正常工作或特定条件下的温度分布图像。通过对比分析正常组件和疑似隐裂组件的红外热像图,可以判断组件是否存在隐裂。隐裂会导致组件内部热传导受阻,从而在红外热像图上呈现异常的温度分布。
3. 电致发光(EL)检测
目的:通过给光伏组件施加一定的电压,使其内部缺陷区域产生发光现象,从而检测出组件内部的隐裂、杂质等缺陷。

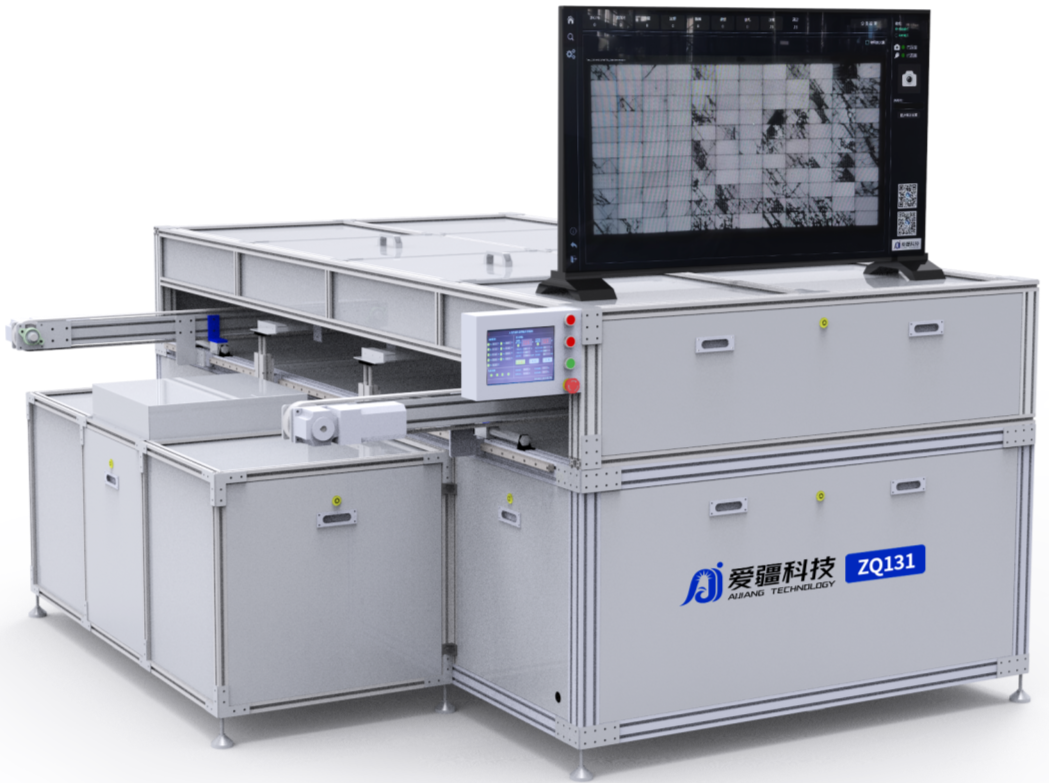

方法:在暗室条件下,使用EL检测仪对光伏组件进行扫描。如果组件内部存在隐裂或其他缺陷,这些区域在EL图像上会呈现较暗或完全黑暗的状态,与正常区域形成鲜明对比。
4. 无损检测(如超声波检测)
目的:在不破坏光伏组件的前提下,进一步确认组件内部是否存在隐裂。
方法:向光伏组件发射超声波,利用其反射和传播特性来检测组件内部的裂纹。通过分析超声波的反射信号,可以判断组件内部是否存在隐裂及其位置和严重程度。
5. 判定与处理
目的:根据检测结果,判定光伏组件是否存在隐裂及其严重程度,并采取相应的处理措施。
方法:根据国家标准和行业标准,结合检测结果,判断光伏组件是否合格。对于存在轻微隐裂且对组件性能影响不大的情况,可采取观察跟踪的方式;对于严重隐裂且对组件性能影响较大的情况,应尽快更换或维修组件。
6. 记录与报告
目的:详细记录检测过程、结果和判定依据,为后续的光伏组件维护和管理提供依据。
方法:编写检测报告,包括检测时间、地点、方法、结果、判定依据和处理建议等内容。同时,将检测报告存档备查。
综上所述,光伏组件隐裂检测的流程是一个系统而严谨的过程,需要采用多种检测方法和技术手段进行综合判断。通过科学的检测流程和严格的判定标准,可以确保光伏组件的质量和性能符合要求,为光伏电站的稳定运行提供有力保障。
