单晶硅制绒工艺流程图

单晶硅制绒工艺流程是光伏组件制造中的一个关键环节，它主要通过湿化学方法处理单晶硅片表面，形成具有陷光效应的金字塔绒面结构，以减少光的反射率并提高光电转换效率。以下是一个典型的单晶硅制绒工艺流程图及详细步骤说明：

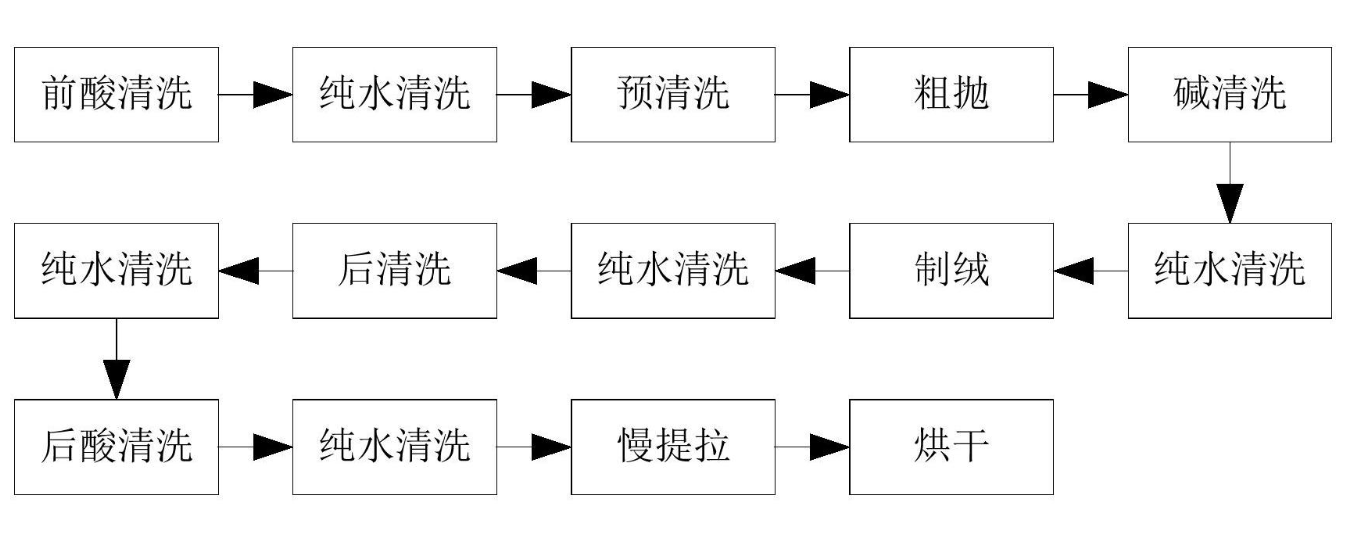

单晶硅制绒工艺流程图

由于直接绘制流程图在此文本环境中不可行，我将以文字形式描述该流程的主要步骤：

1. 预清洗

• 去除硅片表面的损伤层、主要脏污及残留杂质。

• 常用的清洗液包括NaOH、KOH等碱液，配合超声波清洗以提高清洁效果。

2. 制绒

• 在低浓度碱液（如KOH或NaOH）中进行各向异性腐蚀，形成金字塔绒面。

• 控制腐蚀液浓度、温度、时间及添加剂（如IPA）的用量，以确保绒面的均匀性和质量。

3. 化学清洗

• 去除制绒过程中产生的残留物和杂质。

• 可能使用酸液（如HNO3、HF）进行中和和清洗。

4. 纯水清洗

• 用纯水彻底冲洗硅片表面，去除所有化学残留物。

5. 烘干

• 将清洗后的硅片进行烘干处理，确保表面干燥无水分。

详细步骤说明

1. 预清洗

• 目的：去除硅片表面的损伤层、油污、金属杂质等，为制绒工艺提供干净的基底。

• 方法：使用一定浓度的NaOH或KOH溶液，在特定温度下进行浸泡或喷淋清洗。同时，结合超声波清洗技术，可以有效去除硅片表面的颗粒和附着物。

2. 制绒

• 原理：利用硅在低浓度碱液中的各向异性腐蚀特性，即不同晶面的腐蚀速率不同，形成金字塔状绒面结构。

• 操作：将预清洗后的硅片放入低浓度的碱液（如1%-2%的KOH溶液）中，在适宜的温度（如70-80℃）下进行腐蚀。通过控制腐蚀时间、温度、碱液浓度以及添加剂（如IPA）的用量，可以调整绒面的形貌和尺寸。

3. 化学清洗

• 目的：去除制绒过程中可能产生的残留物和杂质，如未完全反应的碱液、生成的硅酸盐等。

• 方法：使用酸液（如HNO3、HF）进行中和和清洗。酸液能够去除碱液残留并中和硅片表面的碱性物质，同时进一步去除表面的金属离子和其他杂质。

4. 纯水清洗

• 目的：彻底去除硅片表面的所有化学残留物，确保硅片表面的纯净度。

• 方法：使用高纯度的去离子水或蒸馏水对硅片进行多次冲洗和喷淋。通过纯水清洗，可以去除硅片表面的微小颗粒和残留离子，为后续的工艺步骤提供干净的基底。

5. 烘干

• 目的：将清洗后的硅片进行烘干处理，防止水分残留对后续工艺造成影响。

• 方法：将硅片置于烘干设备中，在适宜的温度下进行烘干处理。烘干过程中需要控制温度和时间，以避免硅片因过热而受损或变形。

通过以上工艺流程，单晶硅片表面可以形成均匀、致密的金字塔绒面结构，有效降低光的反射率并提高光电转换效率。这一工艺步骤对于提高光伏组件的性能和稳定性具有重要意义。
