数字源表的工作原理和分类

数字源表（Source Measure Unit, SMU）是一种集成了电压源、电流源、电压表、电流表以及电子负载功能的高精度测试仪器。其工作原理和分类可以从以下几个方面进行阐述：

一、工作原理

1. 双四象限操作：

• 数字源表采用双四象限操作原理，即能够同时提供正、负电流和电压，并在四个象限内进行操作。这种设计使得数字源表能够灵活地模拟各种电路条件，满足复杂的测试需求。

2. 高精度测量：

• 数字源表具备高精度的测量能力，可以进行微安级或毫伏级别的电流和电压测量。这种高精度特性确保了测试结果的准确性和可靠性。

3. 宽动态范围：

• 数字源表提供广泛的动态范围，能够覆盖从微安级到安培级的电流和从毫伏级到千伏级的电压。这种宽动态范围使得数字源表能够适应不同应用场合的测试需求。

4. 快速响应时间：

• 数字源表具备快速的响应时间，能够实时切换和调整电流和电压值，满足实时测试和测量的需求。这种快速响应特性对于需要快速响应的测试场合尤为重要。

5. 编程控制接口：

• 数字源表配备各种编程接口，如GPIB、USB、以太网等，可以通过计算机或其他控制设备进行远程编程和控制。这种编程控制接口提高了测试效率和自动化程度，使得数字源表在自动化测试和测量领域得到广泛应用。

二、分类

数字源表可以根据不同的分类标准进行分类，主要包括以下几种：

1. 按测量范围分类：

• 低电压数字源表：适用于低电压范围的测试需求。

• 高压数字源表：适用于高压范围的测试需求。

2. 按精度分类：

• 普通精度数字源表：精度相对较低，适用于一般测试需求。

• 高精度数字源表：精度很高，可以达到0.01%或更低，适用于对测试结果要求极高的场合。

3. 按稳定性分类：

• 普通稳定数字源表：稳定性一般，适用于一般测试环境。

• 高稳定数字源表：稳定性很高，能够在恶劣的测试环境中保持稳定的测试性能。

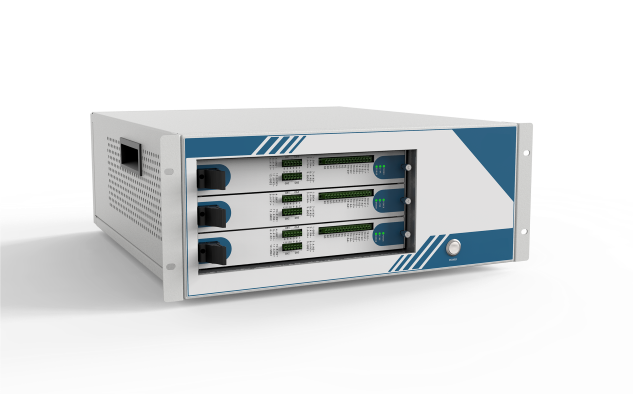

4. 按通道数量分类：

• 单通道数字源表：只有一个测试通道，适用于单个器件或简单电路的测试。

• 多通道数字源表：具有多个测试通道，能够同时测试多个器件或复杂电路，提高测试效率。

综上所述，数字源表以其高精度、宽动态范围、快速响应时间和可编程控制接口等特性，在通信测试、信号生成和仿真、自动化测试与测量以及控制与调试等领域得到广泛应用。同时，根据不同的分类标准，数字源表可以分为多种类型，以满足不同场合的测试需求。
